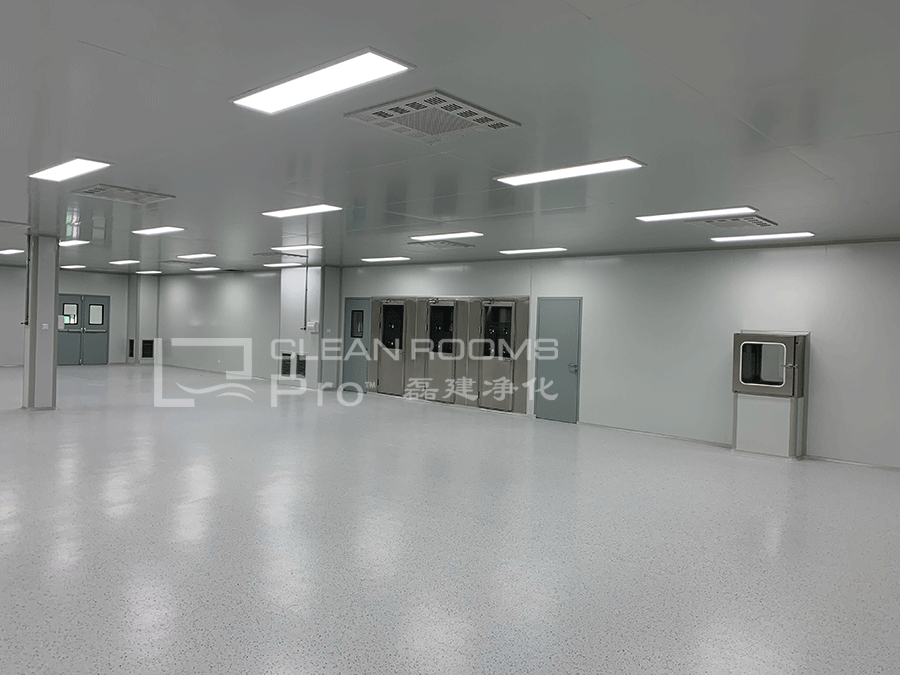

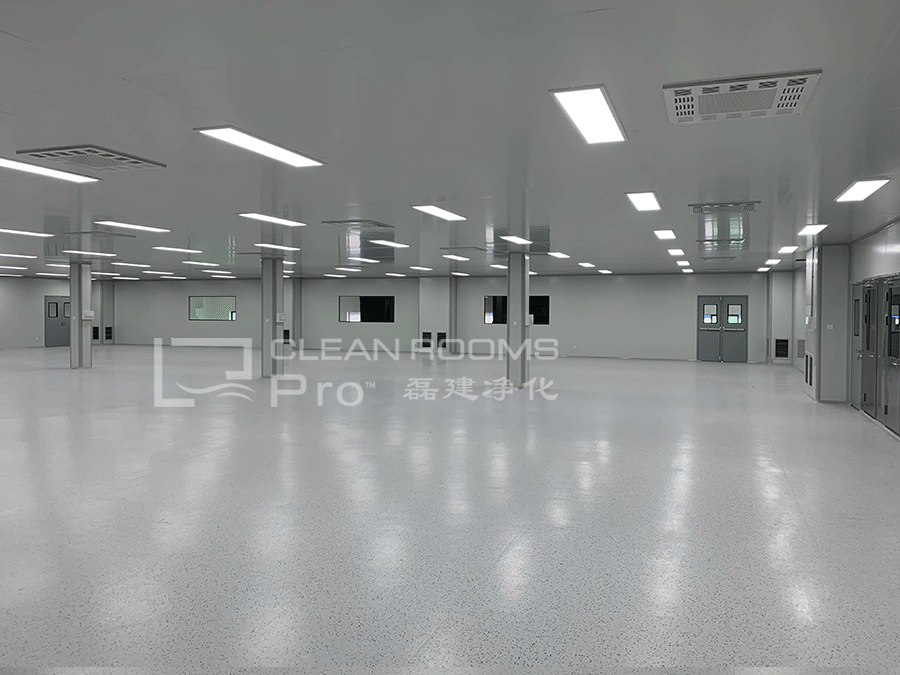

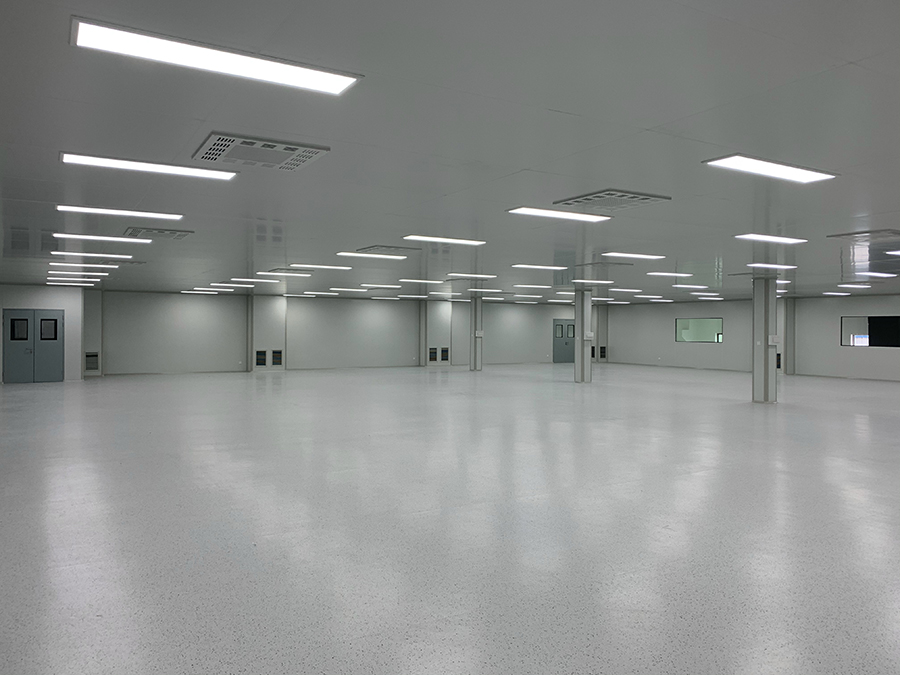

电子无尘车间装修
一、本施工图设计是根据建设单位提供均有关资料进行的;
二、本项目建筑面积约2348平方米,车间吊顶高度为3米;
本次电子无尘车间装修面积为1780平方米,设计分为普通区与洁净度为l000、10000级,温度要求为:T=23±2℃、RH=55±5%;室内正压:洁净区与相邻洁净区之间≥10Pa,洁净区与非洁净区之间≥15Pa
三、通风、空调设计的主要依据
1)建设单位设计委托任书
2)采暖通风与空气调节设计规范 GB50019-2003
3)通风与空调工程施工质量验收规范 GB50243-2002
4)洁净厂房设计规范 GB 50073-2001
5)洁净厂房验收规范 GB 50591-2010
6)建筑防火规范 GB 50016
7)公共建筑节能设计标准 GB 50189-2005
四.通风、空调室内设计参数
1.室外气象参数(苏州)
1.1 夏季:34.4℃DB、28.3℃WB
1.2 冬季: -2.5℃DB、77RH%
2.室内设计参数
设计说明
一、设计规范
本设计内容为生产车间内供冷、供热,空调及通风系统安装工程的施工图设计.
1、结构装修部分:围护、吊顶彩钢板、单开门、双开门、密封窗、设备门;
2、洁净室空调部分:风管、阀门、橡塑(B1级)保温、吊件等辅助配件;
3、空调设备:风冷式冷冻机组+恒温恒湿组合风柜、高效过滤器、风淋室、传递窗等;
4、空调水系统:采用铜管直接与组合风柜相连;
5、自控系统:空调机组、房间恒温恒湿度控制;
6、所有的设备基础、墙面打洞、风管穿过墙体的开孔等均由我方完成;
7、工艺部分:增加新的四合成型机配冷却水系统,与改造原有成型机管路系统.
二 . 供冷、供热系统
1、冷源有风冷式冷冻机组提供,机组在室外原草地上做基础放置;
2、空调系统:本工程采用了直膨式组合风柜+高效过滤器方式.
三、净化空调系统
1、根据工艺要求不同生产工序分别设置不同净化空调系统;
2、洁净室的空气在空调器内集中处理.空气经过冷、热、湿及初、中效、高效过滤器处理后由风道送到洁净室内.
