百级洁净车间换气次数和C级洁净车间换气次数标准_磊建净化

发布者:磊建净化

发布时间:2022-09-16

点击量:0

  洁净车间实用范围内,换气次数与洁净度的关系密切,换气次数越大,洁净度级别就越高。换气次数和室内尘埃浓度的关系在双对数值上呈直线(假定微粒在室内均匀分布)和折线(实际微粒在室内为不均匀分布)的情况。既在静态和动态条件下,乱流洁净车间换气次数与洁净度级别的关系曲线。下面磊建净化来浅谈一下百级洁净车间换气次数和C级洁净车间换气次数标准。


  换气次数可以根据洁净车间空气洁净度级别、室内人数、室内面积、室内产尘量和新风比通过公式求出来,特别是动态条件下更需要针对具体条件进行计算。


  换气次数=风量/房间体积(风量=房间里每个进风口的风量之和)


百级洁净车间换气次数_磊建净化


  一、百级洁净车间换气次数


  百级洁净车间送风量计算介绍如下:


  1.洁净度为百级及以上的洁净车间用的是层流的原理,按整个车间平面面积的面风速0.2~0.5m/s来设计,综合换气次数可达几百次每小时。计算公式为车间的送风量m3/h =车间面积m2*(0.2~0. 5)m/s*3600。

  例如:有一个百级的洁净车间,面积:100平方,吊顶高:2.5米,那么这个车间的送风量=100*0.3*3600=108000m3/h(综合换气次数432次)


  2. 洁净度为千级的洁净车间用的是乱流的原理,按规范是每小时50~60次的换气次数来设计。计算公式为车间的送风量m3/h =房间体积m3x(50~60)。

  例如:有一个千级的洁净车间,面积:100平方,吊顶高:2.5米,那么这个车间的送风量=100*2.5*55=13750m3/h


  3. 洁净度为万级的洁净车间用的是乱流的原理,按规范是每小时15~25次的换气次数来设计。计算公式为车间的送风量m3/h =房间体积m3x(15~25)。(但是实际工程设计中,由于电子行业的洁净车间里面设备多,发热大,人员多,一般万级可取28~30次设计为好)

  例如:有一个万级的洁净车间,面积:100平方,吊顶高:2.5米,那么这个车间的送风量=100*2.5*28=7000m3/h


  4. 洁净度为十万级的洁净车间用的是乱流的原理,按规范是每小时10~15次的换气次数来设计。计算公式为车间的送风量m3/h =房间体积m3x(10~15)。(但是实际工程设计中,由于电子行业的洁净车间里面设备多,发热大,人员多,一般十万级可取18~20次设计为好)

  例如:有一个十万级的洁净车间,面积:100平方,吊顶高:2.5米,那么这个车间的送风量=100*2.5*20=5000m3/h

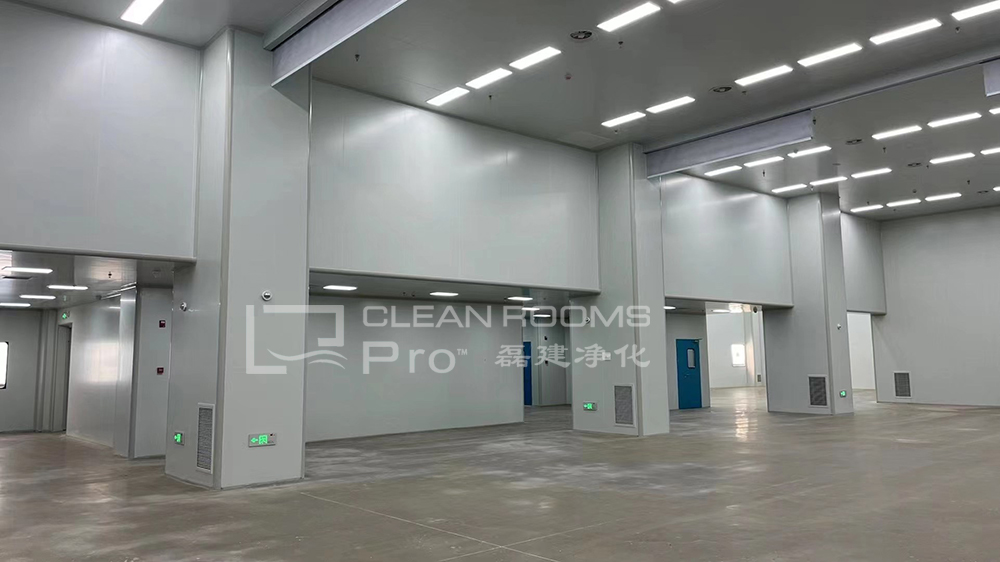

百级洁净车间换气次数和C级洁净车间换气次数标准_磊建净化


  二、C级洁净车间换气次数


  通常送、回风系统规矩布置,D级换气次数15次/hr,C级换气次数20次/hr.

  换气次数上限值一般用于负压洁净室,如围护结构灰尘渗透,污染物负荷比较大时,加大送风量来稀释:D级换气次数20次/hr,C级换气次数25次/hr。


  当A级区封闭, 室内面积不大,B级取40次/hr没有问题;当A级区半封闭,A级区回风通过垂帘底部,进入到B级区,对B级区洁净度有很大贡献,换气次数可以下降,B级取35次/hr都没问题的。


  层高超过4米,换气次数可以低一点。


C级洁净车间换气次数标准_磊建净化
