对于“洁净车间到底选择哪种类型的喷淋系统好?”这类的问题，磊建净化这边整理的规范和条文解释说明，给大家参考。以及介绍一下洁净车间喷淋头怎么装。一起探讨学习。

一、洁净车间喷淋头选型

　　1、洁净车间喷淋头选型洁净室(区)设置的固定灭火设施，应符合下列规定：设置的自动喷水灭火系统，应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的有关规定。喷水强度不应小于8L/min·㎡，作用面积不应小于160㎡。——电子工业洁净厂房设计规范GB 50472-2008

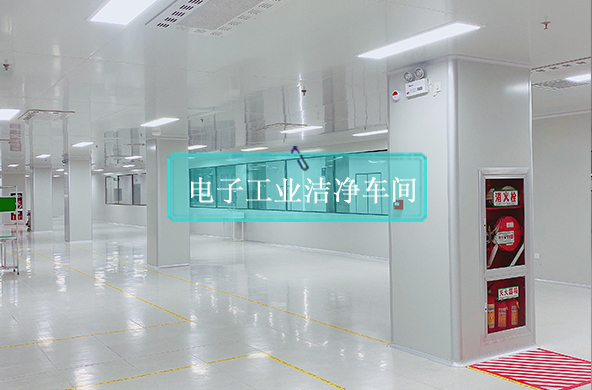

　　目前在我国的电子工业洁净厂房设计、建造中，洁净室(区)的消防设施有的设置了自动喷水灭火系统，也有的没有设置自动喷水灭火系统;在电子工业洁净厂房中，在储存、分配或使用易燃、易爆气体、化学品的部位设有气体灭火系统。灭火实践说明：固定灭火设施——自动喷水灭火系统或气体灭火系统均为有效的灭火设施，它能及时、有效地扑灭火情。所以，为了确保洁净室(区)的安全运行，一旦出现火情时，减少经济损失，及时进行扑救，推荐在电子工业洁净厂房设计时，采用固定灭火设施——自动喷水灭火系统或气体灭火系统等。为此本条规定洁净厂房的洁净室(区)应设固定灭火设施。根据我国经济发展水平和近年电子工业洁净厂房消防设计的实践，并参照美国消防协会发布的NFPA 318《洁净室消防标准》的有关规定，作出本条规定。

　　1) 无特殊要求的洁净室(区)设置的自动喷水灭火系统，可考虑湿式系统，这与NFPA 318及国外有关洁净室自动喷水灭火系统的选择是一致的。关于喷水强度和作用面积：我国近年建成的部分电子工业洁净厂房其喷水强度均按8L/min·㎡进行设计，作用面积有的为160㎡，有的为280㎡;美国消防标准NFPA 318规定洁净室自动喷水灭火系统的喷水强度为8L/min·㎡，作用面积为280㎡;结合我国现行国家标准《自动喷水灭火系统设计规范》GB 50084中的规定，本条规定自动喷水灭火系统喷水强度为8L/min·㎡，作用面积为160㎡。

　　2) 据了解，目前在电子工业洁净车间厂房中，所有存放可燃类特种气体钢瓶的特气柜中均设有自动喷水喷头;美国消防标准NFPA 318中第11.2.4.1条规定：“存放有可燃气体钢瓶的贮柜中必须安装自动灭火喷水喷头。”

　　2、洁净厂房内设有贵重设备、仪器的房间设置固定灭火设施时，除应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定外，还应符合下列规定：当设置自动喷水灭火系统时，宜采用预作用式自动喷水灭火系统。—洁净厂房设计规范 GB50073-2013

　　本条主要是根据近年来灭火技术的发展和洁净厂房的消防特点制订的。洁净厂房的生产特点是：

　　1)有很多精密设备和仪器，并且使用多种易燃、易爆、有腐蚀性、有毒的气体和液体。其中一些生产部位的火灾危险性属于丙类(如氧化扩散、光刻、离子注入和打印包装等)，也有些属于甲类(如拉单晶、外延及化学气相沉积等)。

　　2)洁净厂房密闭性强，一旦失火，人员疏散和扑救都较困难。

　　3) 洁净厂房造价高、设备仪器贵重，一旦失火，经济损失巨大。基于上述特点，洁净厂房对消防的要求很高，除了必须设置消防给水系统及灭火器外，还应根据现行国家标准《建筑防火设计规范》GB 50016的规定设置固定灭火装置，特别是设有贵重设备、仪器的房间更需认真确定。本次修订将本条的第2款作为强制性条款

　　3、当医药工业洁净车间厂房内设置自动喷水灭火系统时，除应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的有关规定外，尚应符合下列规定：

　　1). 当设置自动喷水灭火系统时，宜采用湿式自动喷水系统;

　　2). 空气洁净度在B级及以上医药洁净室，不宜设置喷头。 ——医药工业洁净厂房设计标准GB 50457-2019

　　4、 医药工业洁净厂房内放置贵重设备仪器、物料的场所设置固定灭火设施时，除应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定外，尚应符合下列规定：当设置自动喷水灭火系统时，宜采用预作用式自动喷水装置。——医药工业洁净厂房设计标准GB 50457-2019

　　医药工业洁净厂房的特点是房间多、走道曲折，当火灾发生时不易及时发现，而湿式自动喷水灭火系统均有反应速度快，可有效扑灭初期火灾，在医药工业洁净厂房设计中得到广泛应用，无不良情况发生。

　　而对于空气洁净度B级及B级以上的医药洁净室，由于这些区域大多用于无菌药品的生产，洁净室的温度、湿度，悬浮粒子数和微生物限度严格受控，且室内需要定期的清洁消毒。所以对于这些医药洁净室，为防止由于喷淋系统误操作而影响洁净级别，对药品质量造成潜在污染的不利影响，本条提出了对于B级及B级以上的高级别医药洁净室不宜设置喷头的要求。

　　医药工业洁净厂房内有些设备仪器较贵重，药品附加值高。当存放贵重设备仪器、物料的医药洁净室设置自动喷水灭火系统时，采用预作用系统可防止管道泄漏或误喷造成水渍损失，同时还能避免干式灭火系统滞后喷水的现象。

　　从上述的电子工业洁净厂房设计规范、洁净厂房设计规范和医药工业洁净厂房设计标准中不难看出，就洁净车间喷淋系统的选型问题，其实GB标准也有较大的争论。从电子工业工厂特别是半导体工厂而言，更多的是参考了电子工业洁净厂房设计规范，但该规范未在正文明确给出自动喷淋系统的选型，仅在规范条纹解释中给出了参考NFPA318标准，在无特殊要求的洁净室内可以考虑设置湿式自动喷淋系统。

　　在洁净厂房设计规范中，正文部分明确给出了选择“预作用自动喷淋系统”，这是基于精密贵重设备怕被水勿喷导致机损事故的发生。但是预作用自动喷淋系统最大的问题是出水的延迟(单联锁系统2min,双联锁系统1min)以及可靠性的问题(火灾探测器故障：不报不喷)，对比美国NFPA318-2018标准，原文是这么说的：

　　11.1.4 Building Automatic Sprinkler Systems.

　　11.1.4.1* General. Wet pipe automatic sprinkler protection shall be provided throughout facilities containing cleanrooms and clean zones.

　　11.1.4.2* Automatic sprinklers for cleanrooms or clean zones shall be installed in accordance with NFPA 13, and shall be hydraulically designed for a density of 8.15 L/min·m2 (0.20 gpm/ft2) over a design area of 278.8 m2 (3000 ft2).

　　11.1.4.3 Automatic sprinkler protection shall be designed and installed in the plenum and interstitial space above cleanrooms in accordance with NFPA 13, for a density of 8.15 L/min·m2 (0.20 gpm/ft2) over a design area of 278.8 m2 (3000 ft2).

　　11.1.4.4* Approved quick-response sprinklers shall be utilized for sprinkler installations within down-flow airstreams in cleanrooms and clean zones.

　　即只要是半导体工厂的洁净室，美标是要求全区域使用湿式自动喷淋系统，并选用快速响应喷头，喷头的喷水强度为8L/min·㎡，作用面积为280㎡。

　　对于包括硅烷(SiH4)在内的特气柜，NFPA318-2018又强调：

　　11.2.4* Gas Cabinets and Exhausted Enclosures.

　　11.2.4.1 Sprinklers shall be installed in gas cabinets that contain flammable, toxic and highly toxic, and pyrophoric gases (including silane).

　　即在所有的易燃、有毒、高毒和自然气体的特气柜中要设置喷头。

　　结语：从快速灭火，控制火灾，减低洁净室火灾风险暴露的角度来说，无疑是首选NFPA318标准的，但是目前国家GB标准考虑的是洁净室喷淋系统勿喷的水损风险;在电子工业洁净厂房设计规范的条文解释中有论述选择湿式自动喷淋系统，但很遗憾没有在正文部分出现。现在一些半导体工厂假如简单的参考规范正文而没有深究条文解释内容的话，往往会按部就班地选择预作用喷淋系统，而这对“快速灭火，控制火情，将洁净室火灾风险暴露最小化”这一消防设计初衷理念来说是不够的。

　　期待国家出台新的半导体行业GB规范，更接近NFPA的标准内容!

　　二、洁净车间喷淋头怎么装

　　洁净车间喷淋怎么安装才规范呢?磊建净化总结了安装的基本要求及注意事项，并且基于洁净车间工程示例分享了12项要点，以供大家参考借鉴，在施工中注意对照。

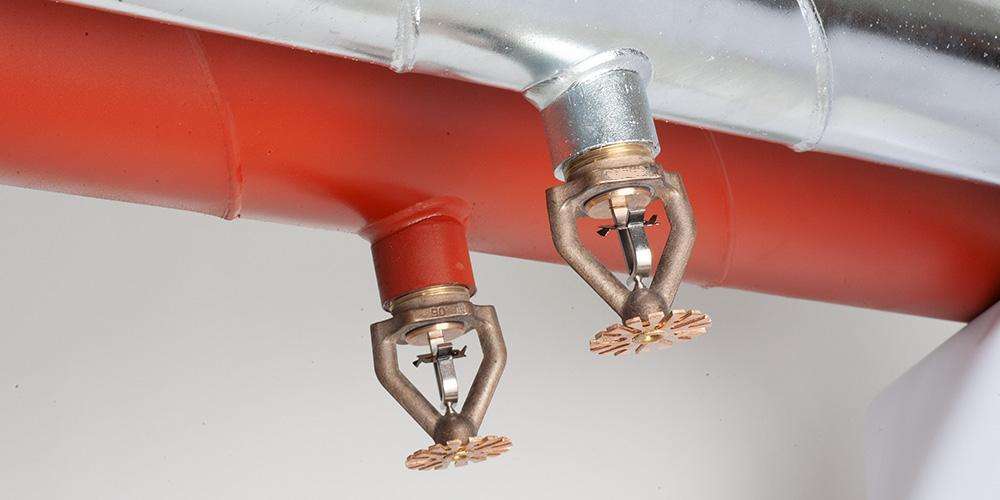

　　1、喷淋头安装基本要求

　　1)喷头应居中安装(与装饰吊顶排版配合)，与灯、烟感等成行成线。

　　2)直立型、下垂型标准喷头溅水盘与顶板的距离为75~150mm。

　　3)喷头装饰盖、罩应紧贴吊顶。

　　4)喷头臂(单、双)应统一纵向或横向安装。

　　5)大空间成排喷头安装成行成线。

　　2、喷淋头安装注意事项

　　1)喷头安装前应与精装天花吊顶布置图对照，优化喷头安装点位，防止与烟感、灯具、喇叭等装置冲突。

　　2)明确精装吊顶面基准线和标高线，在龙骨调整定位后，测量喷头短管的长度并安装，防止短管过长或过短。

　　3)天花吊顶喷头开孔由精装施工单位负责。

　　当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合下表的规定：

　　当喷头溅水盘高于附近梁底或宽度小于1.2m的风管、排管、桥架腹面时，喷头溅水盘高于梁底、风管、排管、桥架腹面的最大垂直距离应符合下表的规定：

　　当梁、风管、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。

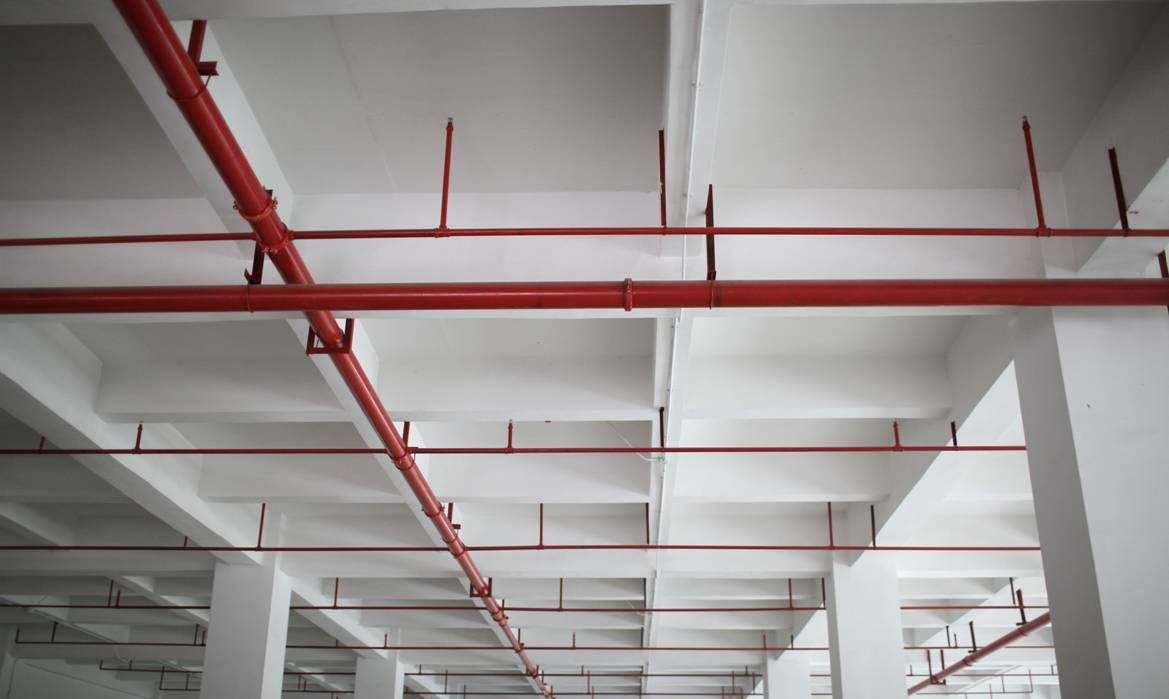

　　3、总结喷淋安装的12项要点

　　3.1 直立型喷头安装距楼板顶部距离为规范要求为75mm-150mm。

　　3.2 有吊顶的下垂型喷头安装喷头根部应与吊顶平齐，为避免定位不准，可在吊顶龙骨标高确定后再安装下喷支管;下喷头与三通之间的短管长度不宜超过150mm。

　　3.3 边墙型喷头安装离墙距离为50-100mm。

　　3.4 无吊顶时设置上喷头;有吊顶时设置下喷头，当吊顶上方闷顶的净空高度超过800mm，且其内部有可燃物时，要求设置上喷头;喷头在系统冲洗试压合格后安装;

　　3.5 当喷淋支管高度大于1000mm时，应设横向加强支架;

　　3.6 当不确定装修方案是否有吊顶时可预留三通口，丝堵封堵。

　　3.7 喷淋管道末端应采用梯形防晃支架;

　　3.8 末端支架与喷头之间的距离为400mm。

　　3.9 当梁、通风管道、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位;

　　3.10 风管下喷头吊架应采取管道延长至风管另外一端边缘，并在延伸管道末端设置吊架。

　　3.11 喷淋管道安装应主管在下;

　　3.12 喷淋管支管在主管上方，朝主管方向形成坡度，便于系统维护泄水。
